1000V DC Combiner Box 1 in 1 Out Isolator Jenis
  • 1000V DC Combiner Box 1 in 1 Out Isolator Jenis1000V DC Combiner Box 1 in 1 Out Isolator Jenis

1000V DC Combiner Box 1 in 1 Out Isolator Jenis

1000V DC Combiner Box 1 in 1 Out Isolator Type, yang dibekalkan oleh pengeluar Cina Zhejiang Soutya New Energy LLC, direka untuk sistem fotovoltaik. Ia dilengkapi dengan peranti pelindung lonjakan dan suis pengasingan, dua pemegang fius, menyediakan pengasingan, arus kebocoran, dan perlindungan bumi.

Kotak Kombiner 1000V DC 1 dalam 1 jenis pengasingan, dibekalkan oleh orang Cina Pengilang Zhejiang Soutya New Energy LLC, direka untuk fotovoltaik sistem. Ia dibina dari bahan ABS+PC, menawarkan kebencian api, rintangan kesan, dan perlindungan UV, memastikan ketahanan yang tinggi di luar Persekitaran .. Unit ini merangkumi satu peranti pelindung lonjakan DC, dua fius DC Pemegang, dan satu suis pengasingan DC jenis sangkar. Konfigurasi ini menyediakan Perlindungan overcurrent dan overvoltage untuk sistem PV tunggal.

Parameter teknikal

Konfigurasi
DC SPD*1 PC Pemegang fius dc*2 pcs Suis pengasingan dc*1 pc
SYS5-40P/2P SYF5-32P SYDSC-32
▶ Voltan kerja maksimum: 1500VDC ▶ dengan penunjuk yang diterangi untuk status fius yang jelas Pengenalpastian ▶ Voltan penebat yang dinilai: 1500VDC
▶ Standard Pematuhan: IEC/EN 61643-31 ▶ Voltan operasi yang dinilai: 1000VDC ▶ Nilai semasa: 32a
▶ Semasa pelepasan maksimum: 40ka ▶ Spesifikasi pautan fius: 10x38mm, 20a
Spesifikasi 1 input / 1 output, 1000V DC (jenis isolator)
Input 1-litar
Output 1-litar
Voltan maksimum 1000V
Arus litar pintas DC maksimum (input) 16a (boleh diganti)
Semasa output maksimum 32a
Parameter kotak pengedaran
Bahan PC+ABS
Penarafan Perlindungan Ingress (IP) IP66
Penarafan Perlindungan Impak (IK) IK09
Dimensi (L × W × H) GNB F01-9; L219*W200*H102mm
Port input kabel Kelenjar kabel PG09, 2.5 - 16mm2
Port output kabel PG21, 2.5 - 16mm2
Persekitaran
Suhu operasi -20 ° C - +60 ° C.
Kelembapan 99%
Ketinggian 2000m
Kaedah pemasangan Dipasang di dinding

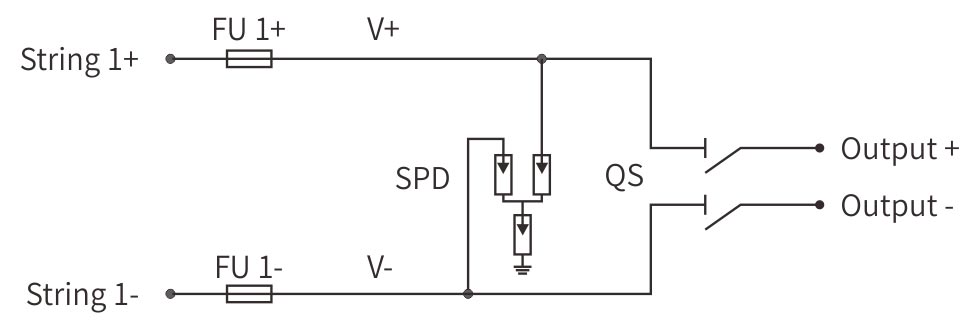

Gambar rajah pendawaian

1000V DC Combiner Box 1 In 1 Out Isolator type

Senario aplikasi

1. Bumbung Bumbung Skala Skala-Rumah & Butik Single-String

Villas padat, rumah bandar, kios dan kafe yang bumbungnya hanya sesuai Satu rentetan PV.

Kotak Isolator 1-dalam / 1-keluar memberikan "satu keajaiban satu" ini keselamatan penuh Kit: Rotary Isolator untuk Lock-Out/Tag-Out semasa Penyelenggaraan Rumah, DC pemegang fius terhadap arus kesalahan rentetan, dan SPD yang menyerap atas bumbung Kilat menyerang. Perumahan abs-pc mengangkat uv dan hujan batu, menghidupkan Bumbung terkecil ke dalam loji kuasa yang mematuhi kod yang tahan lama.

2. nod kuasa-grid & berdiri sendiri

Lampu jalan suria, pam pengairan, pengulang telekom, lebuh raya Kamera-apa-apa tapak tali tunggal yang mesti berjalan 24 jam tanpa grid.

IP66 FLAME-RETARDANT LEak Seals Out Debu Monsoons dan Desert Heat; Perjalanan Monitor Kebocoran Bumi Terbina sebelum kesalahan tanah dapat diam a Pengulang jauh. Satu kabel, satu kabel keluar -pemilih boleh dipasang, menguji dan Berjalan pergi, yakin aset itu akan kekal dalam talian selama beberapa dekad.

3. Litar tambahan-ladang-ladang

Di dalam Multi-MW Tanaman Second, Arahan yang lebih kecil sering menguatkan CCTV, Inverter peminat atau lampu suar.

Sub-array ini mendapat Bodyguard 1-in / 1-Out sendiri: Elektrik dan secara fizikal dipisahkan dari rentetan pendapatan, jadi apabila kamera keselamatan Talian memerlukan swap fius penyongsang utama terus menjual kuasa. Mudah Topologi, perlindungan berdedikasi, pengeluaran sifar hilang.
