1000V DC Combiner Box 2 in 1 Out jenis MCB

1000V DC Combiner Box 2 in 1 Out MCB Type, dibekalkan oleh China Pengilang Zhejiang Soutya New Energy LLC, adalah fotovoltaik 1000 V DC Unit rentetan rentetan yang dibina untuk perkhidmatan luar yang kompak dan berprestasi tinggi. Dibentuk dari polikarbonat yang stabil UV dan dimeteraikan ke IP65, kandang perisai komponen dalaman dari habuk, kelembapan dan solar yang berpanjangan dedahan. Di dalam, empat pemegang fius DC memberikan perlindungan semasa untuk Dua rentetan input, pengapit peranti perlindungan lonjakan dc kelas II (SPD) Transients, dan pemutus litar kecil DC (MCB) dua tiang (MCB) menyampaikan kedua-dua pemantauan litar dan litar pintas. Kilang-Pre-Wired Bas positif, negatif dan PE menjamin equipotential impedans rendah ikatan, sementara konfigurasi 2-dalam 1-keluar menyelaraskan kabel pada kecil Rooftop atau triple-string sub-arrays. Reka bentuk ini menawarkan selamat dan mudah dilihat Pengasingan penyelenggaraan dan perlindungan peringkat rentetan penting dalam a Penjimatan ruang, jejak dinding-dinding.

Parameter teknikal

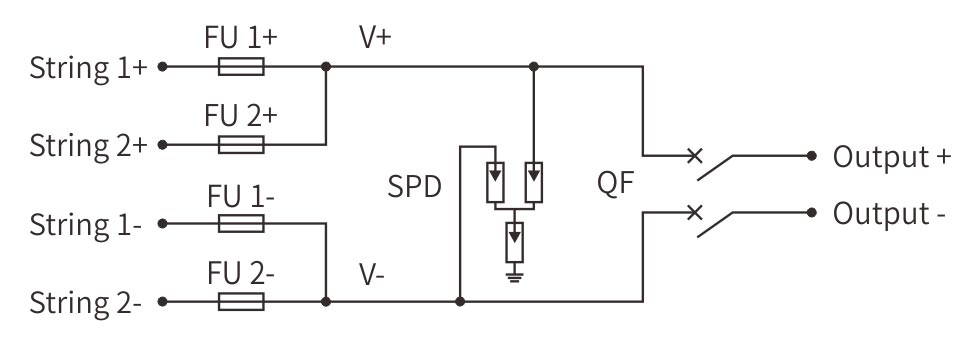

Gambar rajah pendawaian

Senario aplikasi

1. Penyatuan String PV - Array Rooftop Kecil

Dipasang di bawah modul atau di dinding parapet, kotak itu menggabungkan dua rentetan PV ke dalam satu output DC. Empat pemegang fius menyediakan rentetan individu Perlindungan yang berlebihan, sementara pengapit SPD kelas II disebabkan oleh lonjakan dari Aktiviti kilat yang berdekatan. MCB yang dikendalikan di hadapan menyampaikan break yang kelihatan pengasingan, membolehkan penguncian selamat semasa penyelenggaraan penyongsang atau bumbung campur tangan.

2. Feeder DC Magricultural - Sistem Pengairan dan Ternakan

Dinding yang dipasang di rumah pam atau loteng barn, unit membekalkan solar yang dihasilkan DC ke pam tanpa berus dan peralatan susu. IP66 Pengedap tidak termasuk bijirin habuk dan air basuh tekanan tinggi, dan MCB bersepadu membenarkan cepat Shutdown sebelum pemeriksaan peralatan bermusim atau penggantian tali pinggang.

3. Perlindungan Telekom Telek - Kekuatan Komunikasi Kritikal

Diletakkan di dalam sebatian menara, kombiner memakan busbar DC yang berkuasa kepala radio dan bank bateri. SPD melindungi elektronik RF sensitif terhadap voltan over-voltan sementara, sementara MCB bertindak sebagai sambungan tempatan Bagi juruteknik yang melakukan pengukuran menara menara atau swap penerus.

4. TRAYS CLUSTER RESIDENTIAL - Cawangan PV blok pangsapuri

Tetap di dalam almari meter atau kelompok loteng, kandang menyatukan Dua rentetan modul untuk penggunaan penyongsang bersama. Polycarbonate-retardant api dan Fusing peringkat rentetan meningkatkan keselamatan di bangunan penduduk, dan MCB memberikan responden kecemasan satu titik berlabel untuk mengasingkan bahagian DC semasa a Acara Kebakaran.

5. Nod Grid Mikro Industri-Litar Backup dan Peak Shaving

Flange yang dipasang pada skid yang pasangan PV dengan pengecas forklift atau rak PLC, Kotak mengendalikan 15 kW input solar. Keupayaan dwi-rentetan Profil permintaan pencukur puncak, dan perisai pasangan SPD + MCB yang diselaraskan Pemacu sensitif dari kedua -dua pancang grid dan bunyi bising penyongsang.
