Kotak pemantauan PV

Kotak Pemantauan SYCM7 PV IP65, yang dibekalkan oleh pengeluar China Zhejiang Soutya New Energy LLC, termasuk a Pemungut data khusus untuk platform pengurusan pemantauan sistem fotovoltaik dan tenaga. Ia membolehkan Pengagregatan antara muka, penukaran protokol, pengumpulan data, penyimpanan data, pemantauan berpusat, dan berpusat Penyelenggaraan untuk pelbagai peranti dalam sistem penyimpanan fotovoltaik dan tenaga.

Aplikasi rangkaian

Berkenaan dengan sistem penyimpanan fotovoltaik dan tenaga:

1. Menyokong operasi berhampiran melalui aplikasi mudah alih melalui WLAN terbina dalam.
2. Menyokong rangkaian VIARS485:
- Menghubungkan ke penyongsang Huawei, PID, dan peranti lain.
- Menghubungkan ke penyongsang pihak ketiga, instrumen pemantauan alam sekitar, pencawang kotak (STS), dan meter menggunakan Protokol Modbus-RTU standard. - Menghubungkan ke meter menggunakan protokol DL/T645.
- Sambungkan ke peranti menggunakan protokol IEC103 standard.
3. Support Networking melalui Ethernet untuk menyambungkan penyongsang, pengawal penyimpanan tenaga pintar (PC pintar), pintar Sistem Penyimpanan Tenaga String, MBUS CCO, dan STS.
4. Support MBUS Networking untuk menghubungkan Inverters Huawei dan PID-PVBox yang SupportMBus Communication.
5. Support rangkaian dwi-pesawat yang berlebihan untuk penghantaran yang boleh dipercayai.
6. Menyokong Sambungan ke Sistem Pengurusan:
-Menghubungkan ke sistem pengurusan atau peranti pihak ketiga menggunakan protokol Modbus-TCP melalui rangkaian berwayar atau tanpa wayar.
- Menghubungkan ke sistem pengurusan atau peranti pihak ketiga menggunakan protokol IEC104 melalui rangkaian berwayar dalam rangkaian kawasan tempatan.
- Menghubungkan ke sistem pengurusan atau peranti pihak ketiga menggunakan protokol Goose melalui rangkaian berwayar.

Catatan:
Tidak menyokong rangkaian melalui rangkaian peribadi 4G/3G/2G atau LTE untuk menyambung ke sistem pengurusan menggunakan protokol IEC104.

Senario rangkaian biasa

Menyokong rangkaian cincin serat, rangkaian Fiber Star, dan Rangkaian Bintang Ethernet.

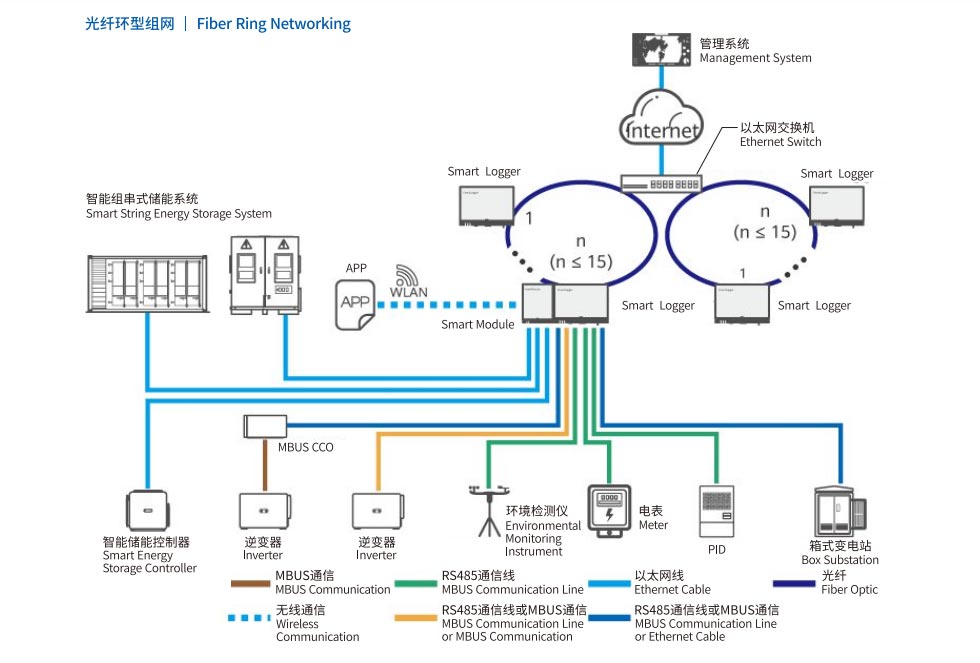

1. Rangkaian Cincin Fiber

Catatan:
Rangkaian cincin serat yang terdiri daripada smartloggers boleh menyambung sehingga 15 smartloggers, masing -masing boleh menyambung ke Inverter, instrumen pemantauan alam sekitar, meter, dan peranti lain.
Suis serat mesti menyokong protokol RSTP standard dan didayakan. Tetapkan keutamaan jambatan suis lebih tinggi daripada 0x8000 dari SmartLogger (disyorkan: 0x7000; semakin rendah nilai, semakin tinggi keutamaan jambatan). Konfigurasi Kaedah Forrstp dan keutamaan jambatan harus dirujuk dengan pengilang. Sekiranya suis tidak menyokong RSTP, Rangkaian cincin serat mesti ditukar kepada topologi rantai atau bintang.
Rangkaian cincin serat berganda boleh diagregatkan melalui suis Ethernet dan kemudian disambungkan ke sistem pengurusan.

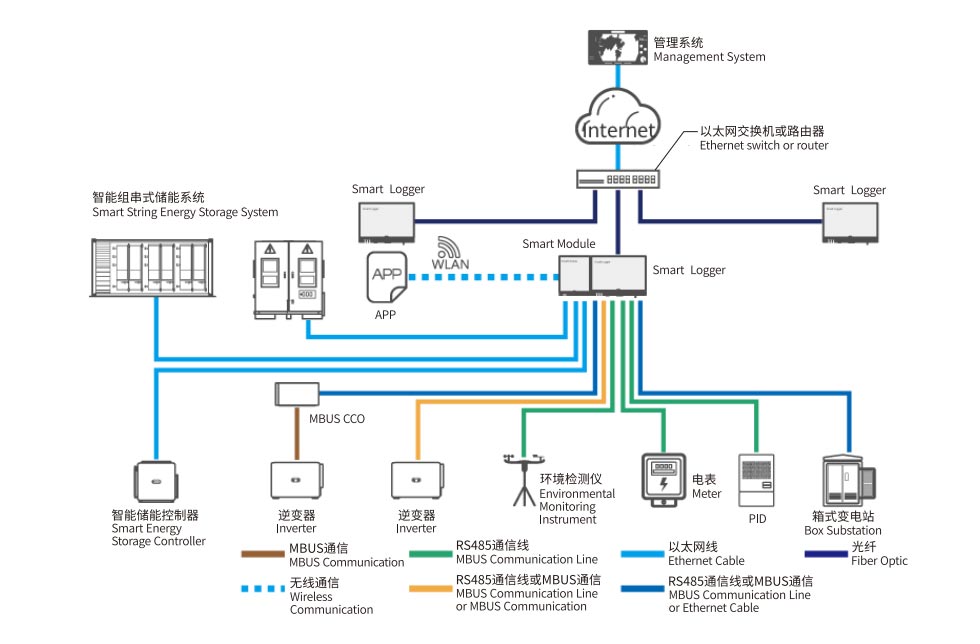

2. Fiber atau Rangkaian Bintang Ethernet

Catatan:
Pelbagai smartloggers boleh diagregatkan melalui suis Ethernet dan kemudian disambungkan ke sistem pengurusan.
Apabila menyambungkan smartloggers ke suis ethernet melalui serat, jarak komunikasi maksimum adalah 12 kilometer (dengan modul optik 100 mbps pilihan) atau 10 kilometer (dengan pilihan 1 Gbps optik); Apabila dihubungkan melalui Ethernet kabel, jarak maksimum IS100 meter.
SmartLogger menyokong rangkaian tanpa wayar termasuk rangkaian peribadi 4G/3G/2G dan LTE.

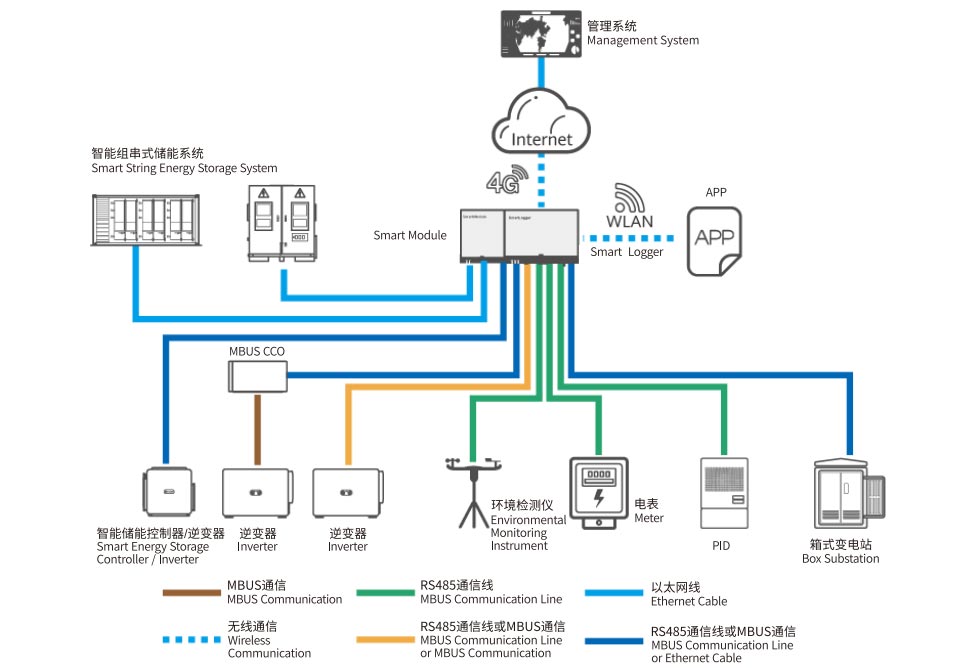

Rangkaian 3.4g

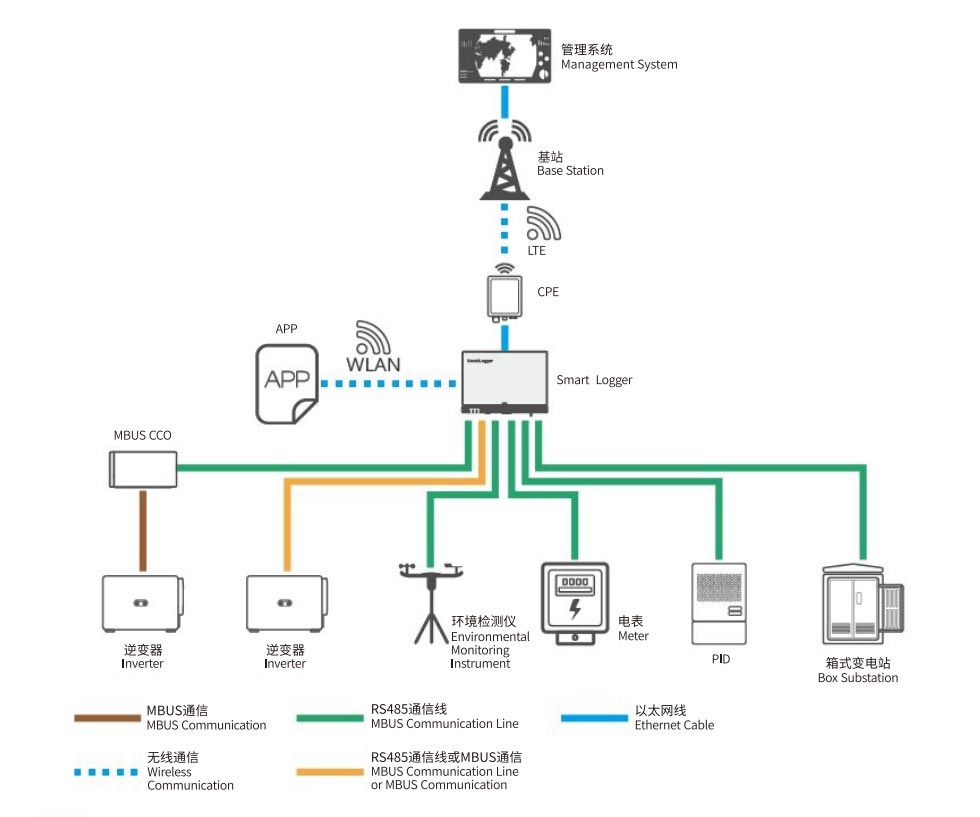

4. Rangkaian Rangkaian Persendirian LTE

Catatan:
Pelabuhan WAN dari SmartLogger menghubungkan ke CPE (peralatan premis pelanggan) melalui modul POE dan lonjakan POE pelindung.
Alamat IP SmartLogger dan alamat IP CPE mesti ditetapkan dalam subnet yang sama.
