Pemegang Fius DC 1500V

Pemegang fius SYF5-50P DC 1500V yang dibekalkan oleh pengeluar China Zhejiang Soutya New Energy LLC, ialah peranti perlindungan arus lampau khusus yang biasa digunakan dalam kotak penggabung rentetan bumbung komersial yang lebih besar, rumah hijau pertanian atau loji PV dipasang di tanah skala sederhana yang diberi nilai 30–50 kW dan ke atas.
Ciri-ciri Utama
Petunjuk cahaya, mengetahui dengan jelas keadaan wayar fius.
Buka pemegang, ia boleh ditarik ke atas, lebih mudah untuk menggantikan wayar fius.
Rivet ditambah kimpalan ultrasonik lebih pepejal, pendawaian tidak berpecah.
Aplikasi dalam kotak penggabung PV.

Hantar Pertanyaan

Penerangan Produk

SYF5-50P DC 1500V Pemegang Fius, 50 A pembawa keselamatan fotovoltaik dibekalkan oleh pengeluar China Zhejiang Soutya New Energy LLC – adalah a unit perlindungan lekap panel dibina dengan polikarbonat kalis UV perumahan dan pengedap berkadar IP65 untuk prestasi luar yang tahan lama. The pemegang mengunci elemen fius gPV 10 × 38 mm (2.2 × 13.2 cm keseluruhan) dan memberikan pelepasan kerosakan kapasiti pecah 25 kA dengan pemecahan yang boleh dilihat petunjuk dan keselamatan penyelenggaraan, manakala berwayar kilang positif, negatif dan penamatan PE memastikan kesinambungan pembumian yang boleh dipercayai. Kejuruteraan untuk sub-tatasusunan PV tunggal atau berbilang rentetan, ia menyediakan arus lebihan yang penting pengasingan dan ikatan ekuipotensi.

Parameter Teknikal

Model	SYF5-50P
Bilangan tiang	1P
Mengikut piawaian	IEC60269
Voltan kendalian berkadar Ue V DC	1500V DC
Arus berkadar Dalam A	2-50A
Kapasiti pecah kA	20kA/25kA
Tahap perlindungan	IP20
Pendawaian mm²	1-16mm²
Julat suhu operasi	-50℃~+90℃
Ketinggian	≤2000m
Kelembapan relatif	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Persekitaran Pemasangan	Tiada getaran dan kejutan yang ketara
Kategori Pemasangan	Kelas III

Senario aplikasi

1.Kotak penggabung PV berskala utiliti

1 rentetan 500 V DC modul 182/210 mm sehingga 50 A; Pautan fius 10.3 × 85 mm benarkan 28–40 A setiap rentetan, memotong bilangan kotak dalam blok 2.5 MW.

2. Bumbung komersial / perindustrian besar ≥ 30 kW

Penyongsang 50 kW–110 kW tiga fasa dengan faedah 1 300–1 500 V MPPT daripada 25 Kapasiti pecah kA dan jurang sentuhan 1 mm untuk kepupusan arka yang boleh dipercayai.

3. Sistem penyimpanan tenaga bateri kontena (BESS)

Rak bateri 1 200–1 500 V DC sehingga 2.5 MWj; 50 Penilaian melindungi setiap rak manakala Icu 25 kA mengendalikan arus litar pintas bateri penuh.

4.150 kW–400 kW stesen pengecas pantas DC

Melindungi bas DC 1 000–1 500 V antara timbunan penerus dan dispenser; pengasing fius membenarkan pengeluaran selamat semasa penyelenggaraan tanpa ditutup ke bawah keseluruhan bank pengecas.

5.PV + storan hab pengecasan EV

Penggunaan dwi pada bas 1 500 V yang sama: satu pengasing fius setiap rentetan input PV dan satu lagi bagi setiap rak bateri, memudahkan alat ganti dan logistik.

6. Gurun atau loji PV terapung

−50 °C hingga +90 °C julat operasi dan tahan IP20 terminal selamat jari persekitaran luaran atau kelembapan tinggi yang keras; Elemen fius 85 mm memberikan lebih tinggi I²t let-through untuk larian kabel yang panjang.

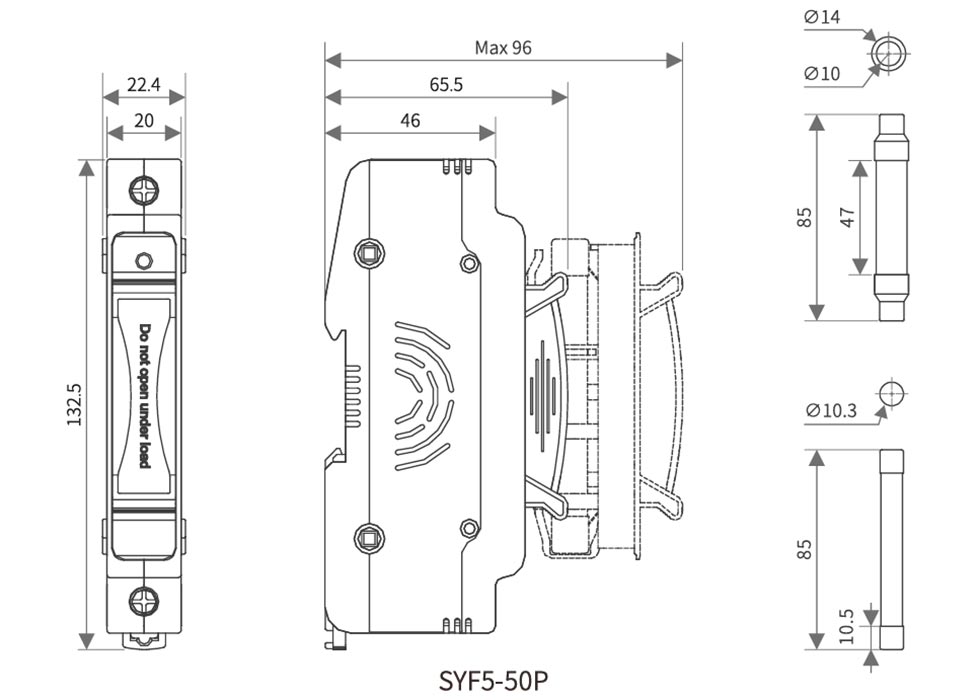

Rupa dan Dimensi Pemasangan

DC 1500V Fuse Holder

Rajah Pendawaian DC

DC 1500V Fuse Holder

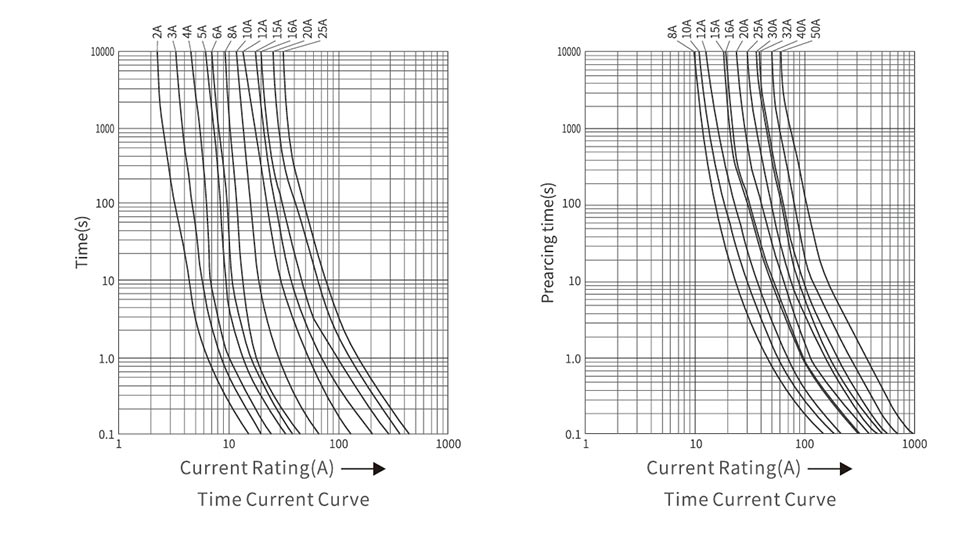

Saiz teras fius (mm)	Arus berkadar (A)	Voltan berkadar (V)	Kehilangan kuasa		Joule integral
			Kehilangan kuasa		Joule integral
			0.7In (W)	1.01n (W)	Kamiran joule hadapan arka P't(A²s)	Jumlah kamiran joule lebur I²t(A²s)
			0.7In (W)	1.01n (W)	Kamiran joule hadapan arka P't(A²s)	Jumlah kamiran joule lebur I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
