Pemegang fius DC 1000V

Pemegang SYF5-DC 1000V dari Soutya menawarkan perlindungan yang boleh dipercayai dengan pensijilan CE. Hubungi kami hari ini untuk petikan yang kompetitif!, Dibekalkan oleh pengeluar berasaskan China Zhejiang Soutya New Energy LLC, menyediakan 1000 V DC, 2-32 Perlindungan dengan kapasiti pecah 20 ka untuk kotak gabungan solar.
Ciri -ciri utama
Petunjuk cahaya, jelas mengetahui keadaan dawai fius.
Buka pemegang, ia boleh ditarik ke atas, lebih mudah untuk menggantikan wayar fius.
Rivet ditambah kimpalan ultrasonik lebih padat, pendawaian tidak berpecah.
Permohonan dalam Kotak PV Combiner.

Hantar Pertanyaan

Penerangan Produk

SYF5-3DC 1000V Pemegang Fuse dari Soutya menawarkan perlindungan yang boleh dipercayai dengan pensijilan CE. Hubungi kami hari ini untuk petikan yang kompetitif! Dari pengeluar China Zhejiang Soutya New Energy LLC Adakah peranti pemecah 3 dc, 2-32 a, 20 ka untuk PV kediaman 3-15kW Kotak Combiner.

Ciri

Shell fius siri syf5 diperbuat daripada bahan lebur titik pa66 yang tinggi, iaitu lebih selamat dan lebih dipercayai.
Inti Fusible adalah cair rentas keratan yang berubah-ubah yang diperbuat daripada lembaran perak tulen Dilengkapi dalam tiub lebur yang diperbuat daripada porselin kekuatan tinggi. Lebur tiub dipenuhi dengan pasir kuarza kemelut tinggi yang dirawat secara kimia dan istimewa bahan kimia yang dirawat sebagai media pemadam arka. Kedua -dua hujung cair adalah Terhubung dengan tegas ke topi akhir oleh kimpalan tempat.

Senario aplikasi

1. Bumbung Bumbung PV (3-15 kW)

Sesuai dengan kotak tali 1000 V DC untuk fasa tunggal 5-10 kW atau tiga fasa 10-15 kW sistem; Pautan fius 10.3 × 38 mm sepadan dengan biasa 6-25 rentetan rentetan.

2. Small-Carport & Balcony Solar Kit

1000 V penarafan meliputi 2-4 rentetan 450 W modul; Isolator 1P padat menjimatkan Ruang dalam kandang plastik IP65 dipasang di bawah modul.

3. Litar bateri penyongsang hibrid rumah

Isolates 48 V/51.2 V Tumpukan bateri melangkah sehingga 600-800 V DC bas di dalam 5-10 kW unit hibrid; 20 ka pecah mengendalikan kesalahan pendek bateri.

4. Pengecas EV AC (7-11 kW)

Semasa Pengecas menggunakan bas 800 V DC PFC, SYF5-32P menyediakan penyelenggaraan Pengasingan sebelum kapasitor pautan DC.

5. Lighting Lighting / Garden Micro-Grids Power-Power DC

Melindungi 380 V/750 V DC Garden atau Bas Lampu Jalan yang Diberi oleh Kutub PV Kecil; Perumahan PA66 menahan luaran -40 ° C hingga +90 ° C.

Parameter teknikal

Model	SYF5-32P
Bilangan tiang	1p
Mengikut standard	IEC60269-1 IEC60269-6


Voltan operasi yang dinilai ue vdc	1000VDC
Arus dinilai dalam a	2-32a
Kapasiti Breaking KA	20 ka
Tahap perlindungan	IP20
Pendawaian mm²	1-10mm²
Julat suhu operasi	-40 ℃ ~+90 ℃

Ketinggian	≤2000m
Kelembapan relatif	+20 ℃, ≤90% +30 ℃, ≤80% +40 ℃, ≤70%

Persekitaran pemasangan	Tiada getaran dan kejutan yang ketara

Kategori pemasangan	Kelas III

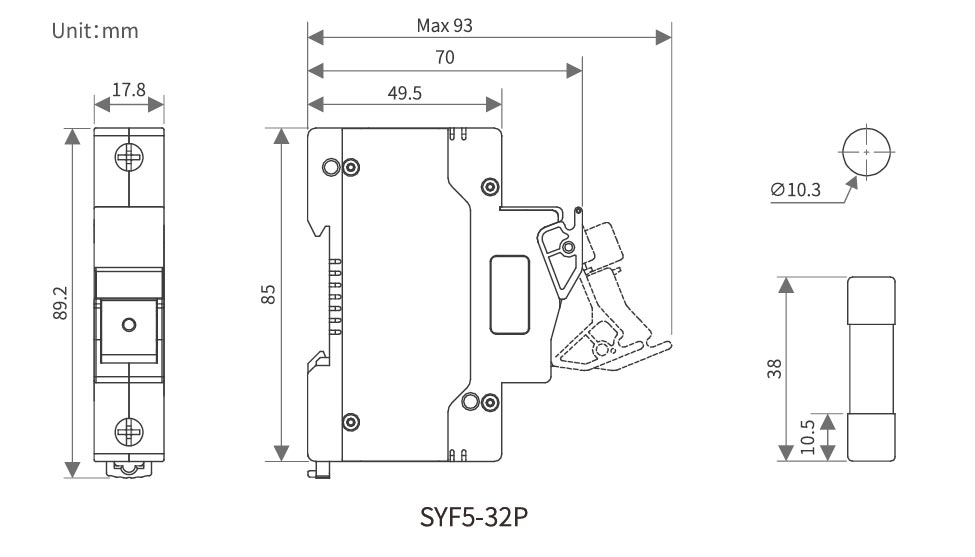

Dimensi penampilan dan pemasangan

DC 1000V Fuse Holder

Rajah pendawaian DC

DC 1000V Fuse Holder

Saiz teras fius (mm)	Arus dinilai (a)	Voltan dinilai (v)	Kehilangan kuasa		Joule Integral
			Kehilangan kuasa		Joule Integral
			0.7in (w)	1.01n (w)	Arc Front Joule Integral P't (A²S)	Jumlah MeltingJoule Integral I²T (A²S)
			0.7in (w)	1.01n (w)	Arc Front Joule Integral P't (A²S)	Jumlah MeltingJoule Integral I²T (A²S)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3 × 38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3 × 85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3 × 85	4	1500	1.69	3.19	8	14
10.3 × 85	5	1500	1.71	3.22	11	22
10.3 × 85	6	1500	1.73	3.25	15	30
10.3 × 85	8	1500	1.79	3.36	9	35
10.3 × 85	10	1500	1.99	3.74	10	98
10.3 × 85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3 × 85	16	1500	2.69	5.06	16	190
10.3 × 85	20	1500	3	5.65	34	400
10.3 × 85	25	1500	4.11	7.7	80	600
10.3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14 × 85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
