1500v Solar DC Putuskan Kotak Gabungan

Kotak Combiner Putuskan Solar DC 1500V, dibekalkan oleh China Pengilang Zhejiang Soutya New Energy LLC, adalah unit kombiner 1500 V DC PV Menampilkan kandang aloi aluminium dan perlindungan IP66 yang memastikan tinggi Ketahanan dan prestasi luaran yang boleh dipercayai. Peranti mengintegrasikan kritikal Komponen keselamatan termasuk peranti perlindungan lonjakan DC, isolator DC, dan a Suis Pengasingan DC Utama. Ia direka untuk menyampaikan pengasingan yang komprehensif, kebocoran, dan perlindungan asas dalam sistem fotovoltaik.

Parameter teknikal

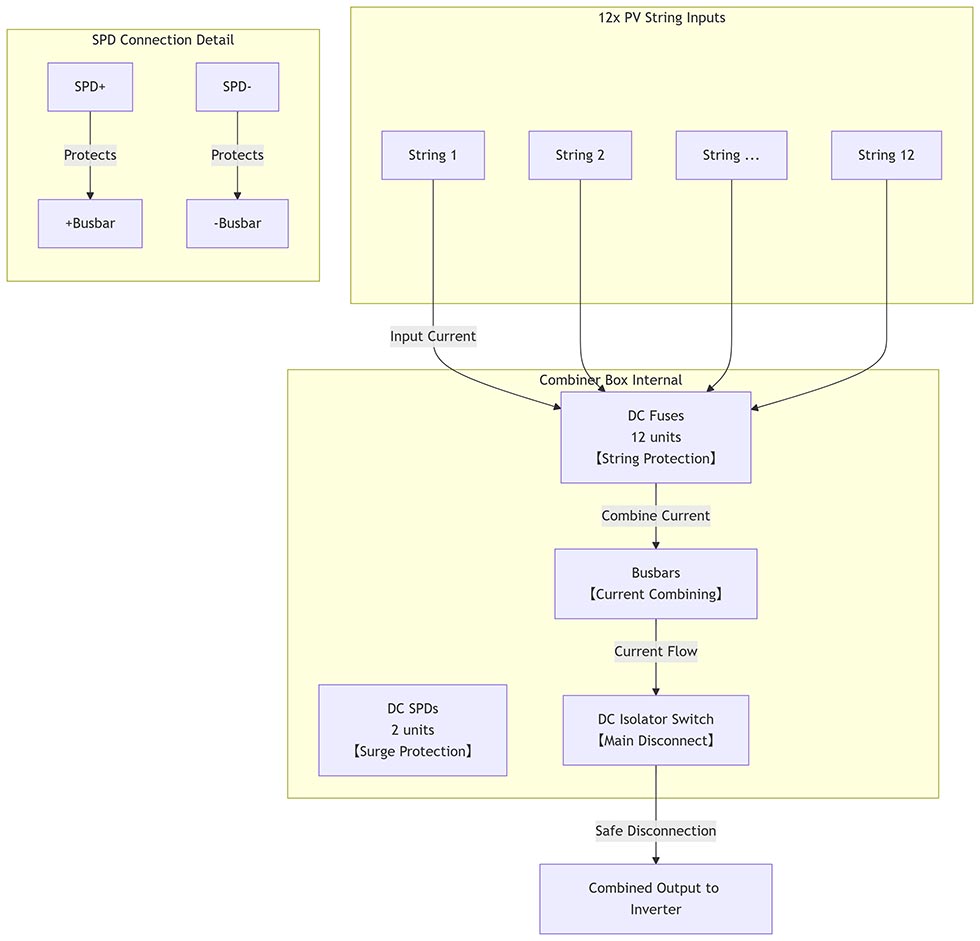

Gambar rajah pendawaian

Senario aplikasi

1. Bidang PV Skala Ketenteraan-Pengagregatan Inverter Tengah

Lantai yang dipasang di atas lengan keluli di antara baris pelacak, kotak 12-dalam-1 Menyatukan sedozen 1500 V rentetan ke dalam satu kabel homerun. Fius individu Pemegang melindungi setiap rentetan daripada kesalahan terbalik semasa, sementara SPD berkembar (± dan PE) Lonjakan kilat pengapit yang disebabkan oleh jangka panjang DC. Yang utama Isolator Rotary menyampaikan pengasingan yang kelihatan di gabungan, yang membolehkan Krew penyelenggaraan untuk mengunci seluruh bas 1500 V sebelum bekerja di Inverter Tengah atau Transformer.

2. Bumbung Komersial Besar-Pengumpulan String Multi-MPPT

Dipasang pada dulang berulang di seluruh bumbung rata yang luas, unit suapan 12 Rentetan berasingan ke dalam input MPPT tunggal penyongsang 250 kW. Peringkat rentetan menggabungkan menghalang penyebaran kesalahan antara tatasusunan, dan isolator memberi juruelektrik titik putus tempatan semasa penggantian inverter atau ir-scan Pemeriksaan, menghapuskan keperluan untuk menutup seluruh bumbung.

3. Pemasangan Voltaik-Kombiner pelacak yang tinggi

Digantung pada struktur pylon di atas baris tanaman, agregat kandang Kuasa dari modul bifacial yang tinggi. IP66 Blok Pengairan Penyembur dan habuk, sementara SPD dwi melindungi ribut petir musim panas yang biasa di dataran luar bandar. Suis pengasingan membolehkan petani selamat de-energise DC litar sebelum menyesuaikan kecondongan tracker atau boom pengairan servis.

4. Legangan Mikro-Grid Industri-Depan Penyimpanan DC-Dipasang

Plinth dipasang di pinggir kereta solar yang dikaitkan dengan bekas bateri, Gabungan itu menggabungkan 12 rentetan ke dalam Pengecas PCS PCS 1500 V DC. Busbars dinilai 400 caj penyimpanan/pelepasan penyimpanan yang berterusan, dan Isolator menyediakan penutupan kecemasan untuk pejuang kebakaran apabila bersepadu dengan sistem pengesanan Arc-Fault-grid mikro.

5. Tumbuhan Suria Gurun-Hab-Hab-Tenaga Panjang

Tetapkan pada pad konkrit di tengah -tengah tatasusunan padang pasir, kotak menahan 55 ° C ambien dan pasir angin yang ditiup. SPD berkembar melindungi serangan kilat jauh pada kilometer kabel DC, sementara isolator utama membolehkan waktu malam kunci keluar tanpa pendedahan inverter, memastikan downtime minimum semasa modul pembersihan atau pelacak motor swap.
