Kotak Kombiner DC 1500V DC 12 dalam 1 keluar

Kotak Kombiner DC 1500V DC 12 dalam 1 keluar, dibekalkan oleh China Pengilang Zhejiang Soutya New Energy LLC, adalah kombiner 1500 V DC PV ditempatkan di kandang aloi aluminium yang dinilai IP66 untuk ketahanan yang tinggi dan Perkhidmatan luaran yang boleh dipercayai.

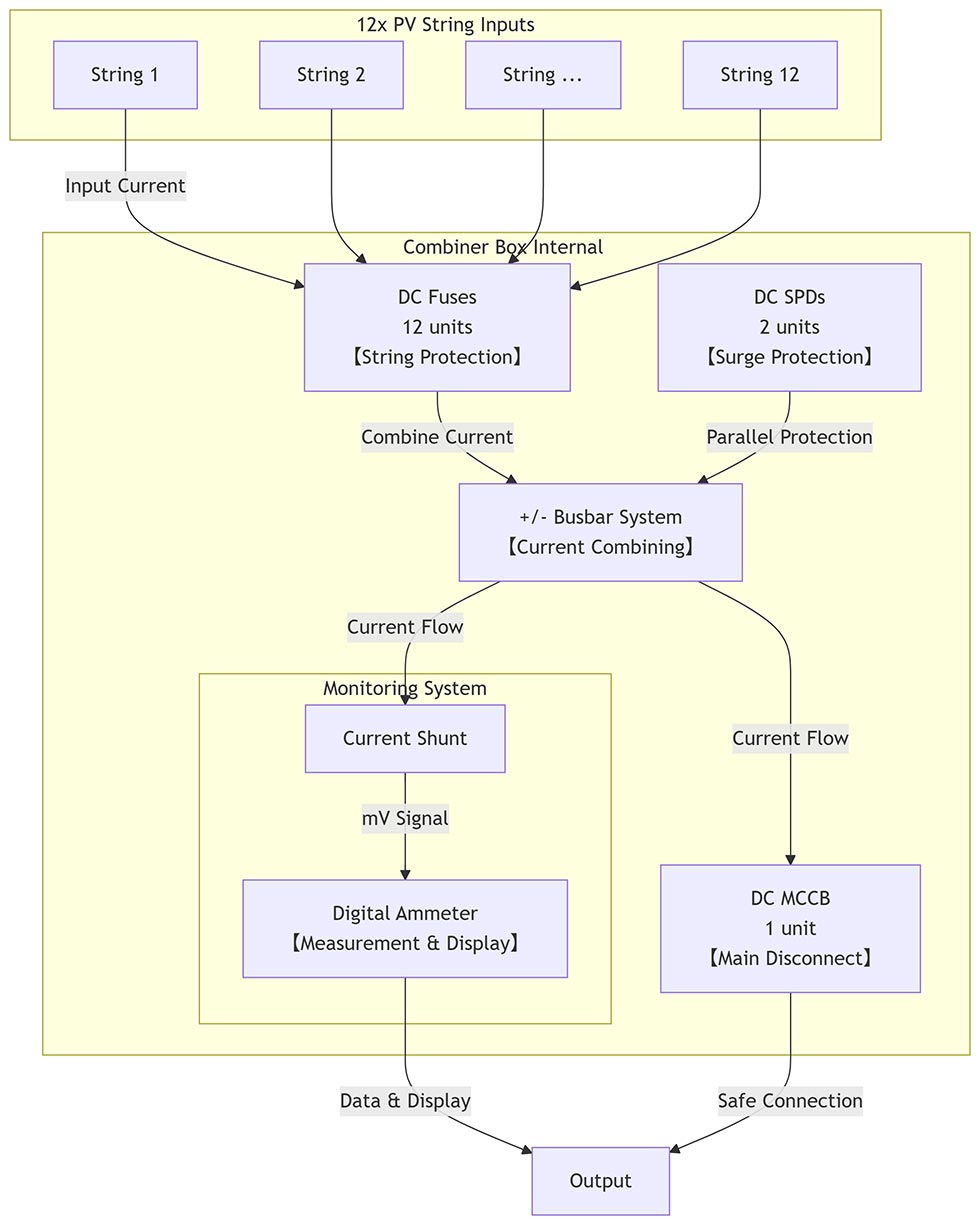

Di dalamnya ia melancarkan 12 pemegang fius dc, 1 dc utama MCCB, 2 DC Surge Protective peranti, 1 unit pengukuran semasa, 1 sistem busbar positif/negatif dan terminal output, menyediakan arus terintegrasi, pengasingan, lonjakan, perlindungan dan perlindungan kebocoran pilihan untuk fotovoltaik berskala besar tumbuhan.

Parameter teknikal

Gambar rajah pendawaian

Senario aplikasi

1. Tanaman PV yang dipasang di tanah lancar

Yang digunakan di antara rentetan dan penyongsang pusat, kotak itu menyatukan sehingga 12 rentetan input, mengurangkan kabel yang dijalankan, dan menyampaikannya, Output DC yang dilindungi, dan MCCB ke bilik penyongsang.

2. Sistem Bumbung Komersial & Perindustrian yang besar

Di bumbung kilang yang luas, unit mengumpul pelbagai rentetan ke dalam satu memanfaatkan, meminimumkan penembusan atas bumbung dan menyediakan pengasingan tempatan untuk Penyelenggaraan tanpa menutup seluruh array.

3.1500 V DC Agrivoltaic / Fish-PV pemasangan

IP66 Perumahan Aluminium dan Pengawal Perlindungan Lonjakan terhadap Kelembapan, Habuk, dan transien yang dihasilkan oleh medan, sementara MCCB yang boleh ditetapkan semula membolehkan kunci keluar selamat Semasa operasi pertanian atau kitaran pembersihan.

4. Taman Suria dan Pengawasan Tinggi Tinggi dan Tinggi

Direka untuk -40 ° C hingga +60 ° C, kandang menentang pasir dan UV; The Unit Pengukuran Semasa Memakan Data ke SCADA untuk peringkat rentetan masa nyata Lokasi kesalahan dalam susunan padang pasir yang luas.

5. Hub DC Skid atau Tracker-Fabrikasi

Reka bentuk 12-ke-1 padat diletakkan terus ke jeti tracker atau skid, memotong kos bom dan buruh semasa memenuhi IEC 60269-6 dan IEC terbaru Keperluan 61439-2 untuk perhimpunan PV 1500 V DC.
