Peranti perlindungan lonjakan 1500v dc

Peranti Perlindungan Surge Sure SYS5-40P 1500V DC, yang dibekalkan oleh China yang berpangkalan di China Pengilang Zhejiang Soutya New Energy LLC, adalah 500-1500 V DC, T2-Class SPD dengan arus pelepasan maksimum 40 ka dan perlindungan voltan ≤5.2 kV tahap, yang memaparkan haba yang selamat diputuskan dan perubahan jauh isyarat hubungan untuk integrasi scada, direkayasa untuk imuniti lonjakan di susunan PV skala utiliti, bess kontena dan pengisian EV berkuasa tinggi Infrastruktur.

Senario aplikasi

1. Kapal 1500 V Solar Farms

Di dalam kabinet DC sebanyak 3.3 mW stesen penyongsang, satu SPD per input MPPT melindungi daripada kilat langsung dan tidak langsung. Tahap perlindungan 5.2 kV Memenuhi koordinasi penebat 6 kV, sementara suapan output jarak jauh SCADA Tumbuhan untuk pemantauan lonjakan berpusat.

2. Kontra Bess (2-5 MWh)

Pada bas cluster bateri 1200-1500 V, SPD dipasang di sebelah kereta api fius; termalnya putus hubungan kering yang dilengkapkan ke dalam PC litar berhenti kecemasan, dengan serta-merta menghalang penukar jika SPD gagal dan menghalang penyebaran arka.

3.1500 V Ultra-cepat Pengisian Hab ≥360 kW

Kedua -dua Bas Rectifier Kabinet 1500 V dan trak swap bateri 1000 V litar dipadankan dengan SPD, mengehadkan 2 kV/μs lonjakan curam dari Kuat kuasa tinggi dan melindungi modul 1700 V IGBT.

4. Sistem Tracker-PV-PV di kawasan pergunungan

Feeder Motor Tracker (1000 V) Jalankan bersama 1500 V Strings untuk jangka masa yang panjang jarak; SPD, yang dipasang di kotak persimpangan tracker, menghalang disebabkan lonjakan dari gandingan ke rentetan dan mengelakkan PID dan kotak gabungan kerosakan penebat.

5. Platform PV Booster PV Offshore

Di bahagian atas panel koleksi 1500 V DC, terminal tembaga bersalut nikel dengan salutan anti-garam digunakan. Isyarat jauh ditukar melalui serat optik ke pusat kawalan darat, membolehkan status lonjakan masa nyata Memantau 40 km dari pantai.

Parameter teknikal

Nota: SPD kategori T2 digunakan terutamanya dalam kabinet masuk utama sistem pengedaran.

Peranti aksesori

Peranti pengasingan kegagalan

Pelindung lonjakan dilengkapi dengan peranti perlindungan pengasingan kegagalan. Apabila pelindung rosak kerana terlalu panas, peranti ini boleh Putuskannya secara automatik dari grid kuasa semasa menyediakan isyarat petunjuk. Apabila pelindung berfungsi secara normal, penunjuk tetingkap memaparkan hijau; Selepas pengasingan kegagalan, tetingkap memaparkan merah.

Peranti isyarat jauh penggera

Pelindung boleh dihasilkan dengan kenalan isyarat jauh. Peranti ini Termasuk satu set kenalan biasa terbuka dan biasanya ditutup. Apabila Pelindung berfungsi secara normal, hubungan biasa ditutup terlibat. Sekiranya satu atau lebih modul pelindung gagal, kenalan akan beralih dari Biasanya ditutup untuk biasanya terbuka, mengaktifkan hubungan terbuka biasanya ke Hantar isyarat kesalahan.

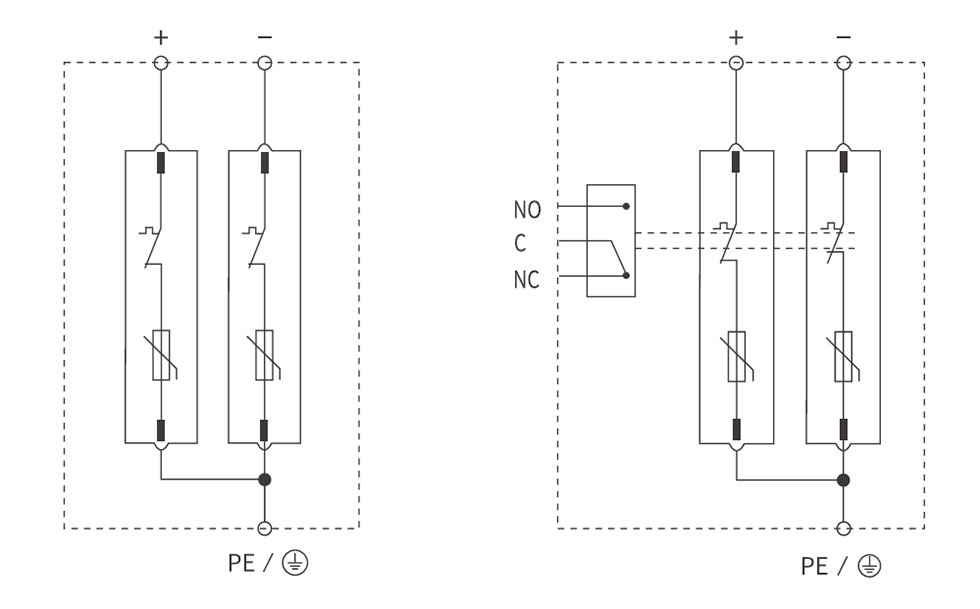

Gambar rajah pendawaian

Dimensi penampilan dan pemasangan
