Peranti Pelindung Surge 1000V DC

Peranti Pelindung Surge Sys5-40p 1000V DC, yang dibekalkan oleh China yang berpangkalan di China Pengilang Zhejiang Soutya New Energy LLC, adalah 500-1000 V DC, T2-Class SPD dengan arus pelepasan maksimum 40 ka dan perlindungan voltan ≤3.9 kV tahap, direka untuk mengapit kilat dan beralih lonjakan di kediaman rentetan PV atas bumbung, loji solar C & I kecil dan penyimpanan bateri domestik sistem.

Senario aplikasi

1. PV ROOFTOP PV

Dipasang di bahagian DC 5-20 kW penyongsang rentetan tunggal atau tiga fasa, Ia mengepung kilat dan menukar transien; perlindungan 3.9 kV Tahap perlindungan penebat tali 600-800 V, manakala IP20 Din-Rail Perumahan sesuai di dalam papan pengedaran domestik.

2.Small C & I Metal-Deck Solar Loji

Dalam sistem 20-60 kW, satu SPD setiap dua rentetan dipasang dalam rentetan Kotak Combiner. Hubungan isyarat jauh dipadankan dan berwayar ke Pelabuhan RS-485 Inverter, menghantar penggera "kegagalan SPD" ke telefon bimbit pemilik APP dan Memotong Pemeriksaan Tapak.

3. Home Hybrid PV Unit

Antara timbunan bateri 48 v/51.2 v dan bas 600 v dc dari all-in-one Inverter, SPD menghalang lonjakan menukar yang dihasilkan oleh bateri DC-DC peringkat daripada mencerminkan modul PV.

4. Pengecas DC Komuniti ≤80 kW

Pada bas 750 V DC memakan modul kuasa, SPD menindas arcing lonjakan yang disebabkan oleh kitaran palam/cabut yang kerap, melindungi SIC dalaman MOSFET dan SENSOR HALL.

5. Tower Solar Tower Tower

A -48 V beban berkongsi rangkaian pembumian yang sama dengan bas 800 V PV; SPD Berhenti kilat bergerak bersama kabel pengumpan ke tempat perlindungan kuasa, Menjaga BBU dan peralatan pengangkutan di udara.

Parameter teknikal

Nota: Kategori T2 SPD digunakan terutamanya dalam kabinet utama sistem pengedaran.

Peranti aksesori

Peranti pengasingan kegagalan

Pelindung lonjakan dilengkapi dengan peranti perlindungan pengasingan kegagalan. Apabila pelindung rosak disebabkan oleh terlalu panas, peranti ini secara automatik boleh melepaskannya dari grid kuasa sambil memberikan isyarat petunjuk. Apabila pelindung berfungsi secara normal, tetingkap penunjuk memaparkan hijau; Selepas pengasingan kegagalan, tetingkap memaparkan merah.

Peranti isyarat jauh penggera

Pelindung boleh dihasilkan dengan kenalan isyarat jauh. Peranti ini termasuk satu set kenalan yang biasa terbuka dan biasanya ditutup. Apabila pelindung berfungsi secara normal, sentuhan biasa ditutup terlibat. Jika satu atau lebih modul pelindung gagal, kenalan akan beralih dari biasanya ditutup secara normal, mengaktifkan kenalan terbuka yang biasanya terbuka untuk menghantar isyarat kesalahan.

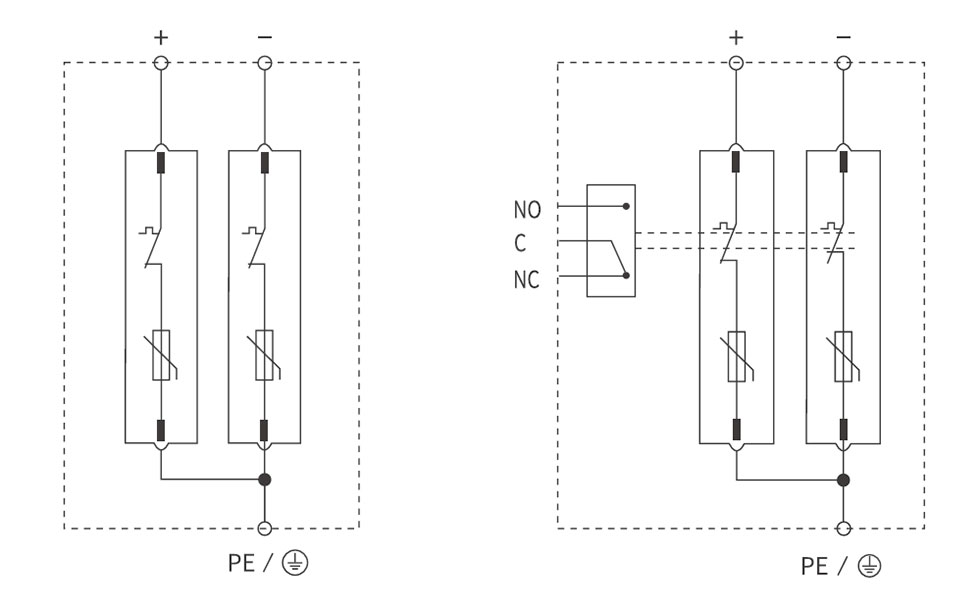

Gambar rajah pendawaian

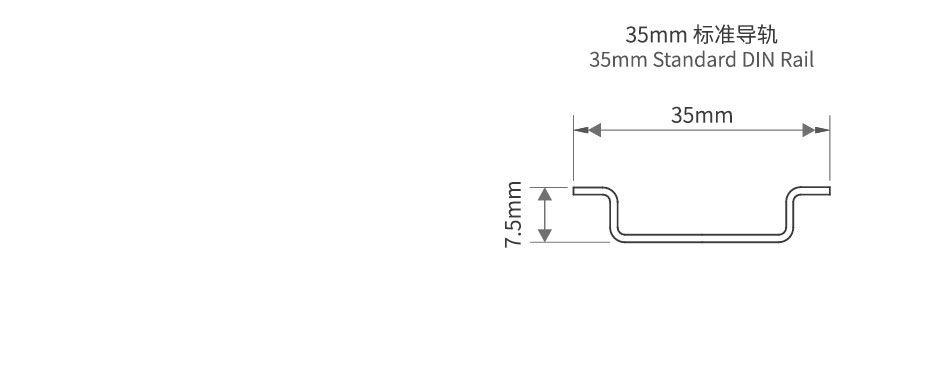

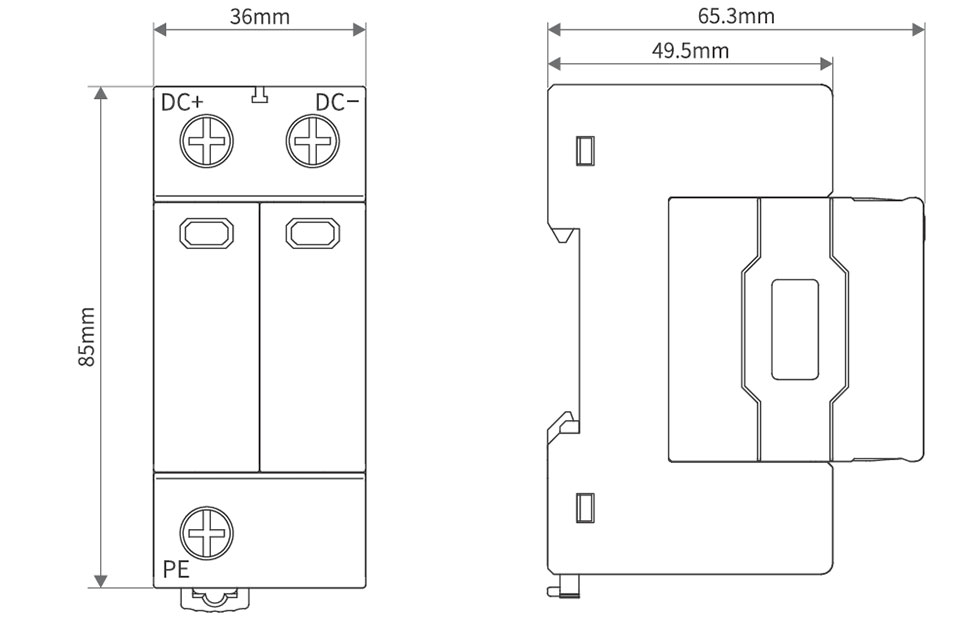

Dimensi penampilan dan pemasangan
