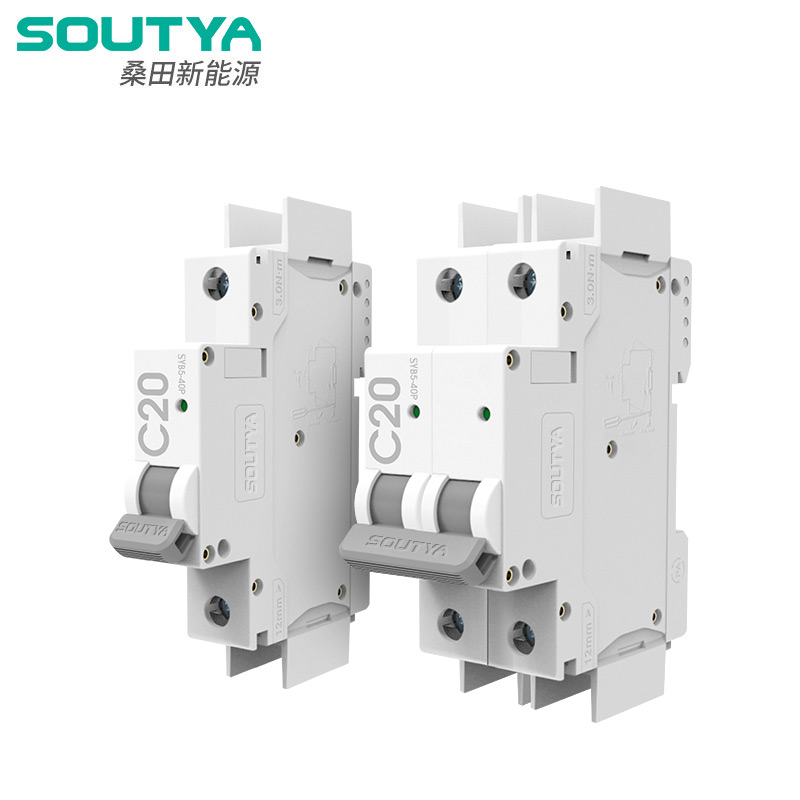

Pemutus litar mini DC

Pemutus litar kecil SYB5-80 DC, yang dibekalkan oleh pengeluar berasaskan China Zhejiang Soutya New Energy LLC, menyediakan perlindungan untuk litar AC 230/400V dan DC 300 ~ 1200V.
Ciri -ciri utama
▶ Biasa untuk AC dan DC (AC230/400V 、 DC300 ~ 1200V)
▶ Tiada perbezaan polariti positif atau negatif, perlindungan dua arah, lebih mudah untuk pemasangan.
▶ Arka pendek pecah tinggi, keselamatan yang lebih tinggi.

Hantar Pertanyaan

Penerangan Produk

Pemutus Litar Miniatur SYB5-80 DC, yang dibekalkan oleh China yang berpangkalan di China Pengilang Zhejiang Soutya New Energy LLC, adalah 300-1200 V DC dan 230/400 V ac Builet dan bukan polarisasi pemutus mini, dengan 10 ka ac / Kapasiti pecah 6ka DC, direka untuk perlindungan voltan tinggi dalam PV Sistem, Sistem Penyimpanan Tenaga Bateri (BESS), dan Kenderaan Elektrik peralatan mengecas.

Ciri

Perlindungan litar pintas, perlindungan beban
Kapasiti Breaking Ultimate: 10 kA AC / 6KA DC
Perlindungan bukan polar, bidirectional
Arcing pendek
Bahan retardant api

Senario aplikasi

1. Kotak komersial & komersial PV

Melindungi input string 300-1200 V DC dan output penyongsang 230 V/400 V; Lebar tunggal-tiang menggandakan ketumpatan di kandang kecil.

2.PV-Battery Hybrid Inverters

Pemutus bidirectional, tidak polarisasi pada 300-1200 v DC Batery Bus mengendalikan Caj dan pelepasan arus tanpa rewiring.

3.Small DC EV Chargers (≤ 20 kW)

600-1200 V DC Output Bus Protection; 6 ka melanggar kesilapan arka semasa Acara pemalam/keluar.

4. Rak DC & pusat data DC

Kombinasi tiang melindungi 48 v/240 v/380 V pelayan atau cawangan UPS hingga 1200 V DC; Din-Rail Mount menjimatkan ruang kabinet.

5. Voltan-voltan DC-grid mikro

380-1200 V DC pengedaran untuk pencahayaan LED, peminat atau pam; Lengkung b/c/d Memadankan ciri -ciri beban yang pelbagai.

6. Laman-laman web atau ketinggian tinggi

-30 ° C hingga +70 ° C, tidak ada sehingga 2 000 m, sesuai dengan kandang IP66 untuk Carports, Agrivoltaic dan Tumbuhan Rooftop.

Parameter teknikal

Model		SGB5-80

Tiang		1p	2p	3p	4p
Voltan kerja yang dinilai UE		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Arus bingkai maksimum		80a
Arus dinilai dalam		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
UI voltan penebat yang dinilai		690vac
		600V DC 900VDC 1200VDC
Dorongan dinilai bertahan uimp voltan		8kv

Ciri -ciri tersandung		B/C/D.
Jenis Tripping		Thermal-Magnetic
ICS Kapasiti Breaking Operasi LCS		7.5KA (AC) 6KA (DC)
ICU Ultimate Breaking Capacity LCU		10KA (AC) 6KA (DC)
Kehidupan elektrik
Nilai purata sebenar		Purata 4000 kali (AC) 1000 kali (DC)

Nilai yang ditentukan standard		1500 kali (AC) 300 kali (DC)

Kehidupan mekanikal
Nilai purata sebenar		≥15000 kali
Nilai yang ditentukan standard		8500 kali (AC) 9700 kali (DC)

Kategori Overvoltage		Ⅲ
Ijazah Pencemaran		3
Tahap perlindungan		IP40; Termina IP20
Kelembapan dan rintangan haba		Kategori 2
Kelembapan relatif		≤95%
Rintangan getaran		Asas IEC60068-2-6
Parameter rintangan kesan mekanikal		Asas IEC60068-2-27

Kapasiti pendawaian		25 ~ 35mm²
Tork pendawaian		3.0nm
Operasi suhu ambien		-30 ℃ ~+70 ℃
Penyimpanan suhu ambien		-40 ℃ ~+85 ℃
Kaedah pemasangan		DIN35
Ketinggian		≤2000m
Berat		0.13kg/tiang
Dimensi	Panjang	85mm
	Lebar	18mm	36mm	54mm	72mm
	Ketinggian	Max78mm
Pakej	PCS/Box	12	6	4	3
	Kotak/kadbod	10
	Karton/Pallet	80
Penyimpanan		Produk ini harus disimpan di gudang yang berventilasi, dengan kelembapan relatif tidak melebihi 80%, dan suhu ambien mestilah antara -40 ℃ dan+80 ℃. Gas berasid, alkali, atau menghakis hadir.

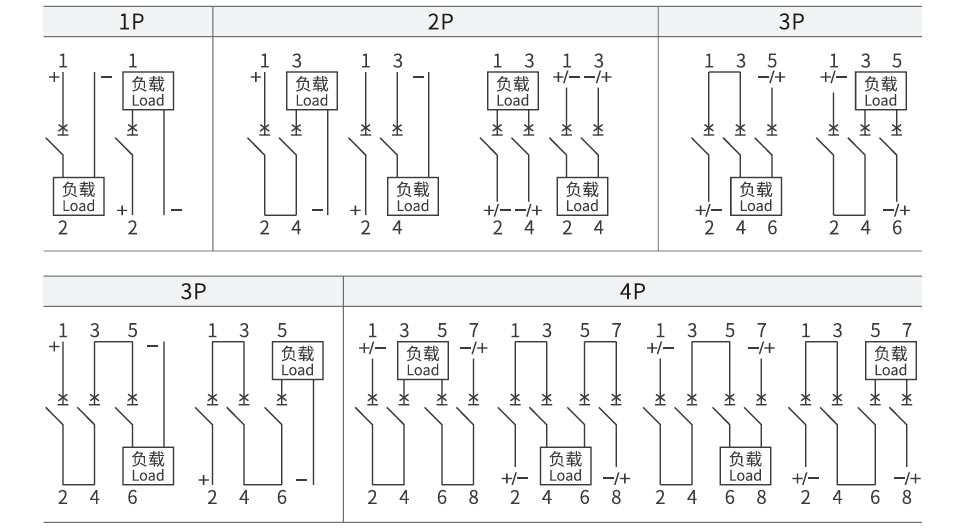

Rajah pendawaian DC

DC Miniature Circuit Breaker

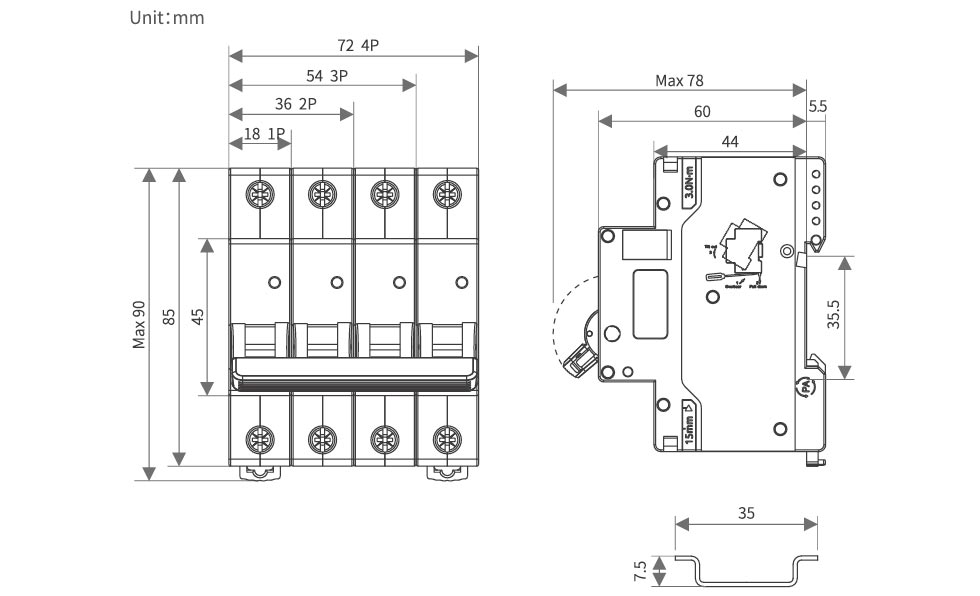

Dimensi penampilan dan pemasangan

DC Miniature Circuit Breaker

Faktor derat

Jadual faktor derat suhu

Suhu	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Koefisien semasa operasi dinilai	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Suhu	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55 ° C.	60 ℃	65 ° C.	70 ℃
Koefisien semasa operasi dinilai	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Jadual faktor deretan ketinggian

Ketinggian /m	2000	3000	4000	5000
Koefisien semasa bekerja dinilai	1	0.96	0.91	0.86
Koefisien voltan kerja yang dinilai	1	1	1	1
Kekerapan kuasa dinilai pekali voltan	1	0.9	0.82	0.71
Impuls yang diberi nilai pekali voltan	1	0.9	0.82	0.71
Kapasiti segmen litar pintas dan kehidupan elektrik Pekali	1	0.82	0.7	0.6
Kapasiti segmen litar pintas dan kehidupan elektrik Pekali	1	0.82	0.7	0.6

Jadual faktor derat untuk pemasangan mcbs bersebelahan

No.OF MCB	1	2 ~ 3	4 ~ 5	6 ~ 8	9 ~ 10
Dalam koefisien in≤25A	1	0.96	0.9	0.8	0.7
32A≤in≤63A pekali	1	0.92	0.8	0.7	0.6
80a≤in≤125a pekali	1	0.9	0.8	0.7	/

Aksesori

Peranti pelepasan tambahan MX
Voltan Kawalan Nilai Kami	DC: 24 ~ 48V AC: 110 ~ 230V
Masa tersandung maksimum	<10ms
Rintangan gegelung	50
Had semasa	≥1.6a
Kehidupan mekanikal	10000Times
Kehidupan elektrik	4000Time
Tork pendawaian	0.8n · m
Keupayaan pendawaian	1.0mm²hard wire
	1.0mm²soft wire dengan lug terminal
Julat suhu operasi	-30 ℃ ~+70 ℃


Keadaan alam sekitar	Tidak ada bahan berbahaya yang meletup, dan tidak berbahaya gas atau habuk konduktif yang boleh menghancurkan atau merosakkan penebat
Kedudukan perhimpunan	Ke sebelah kiri pemutus litar

Syarat pemasangan	Pemasangan Rail Standard DIN35mm

Hubungan tambahan
Kapasiti pemecahan kenalan	Ac13: le = 3a; ue = 250v
	Ac15: le = 2a; ue = 250v
	DC12: LE = 0.5A; UE = 110V
Voltan operasi minimum	5v
Semasa operasi minimum	10mA
Voltan penebat yang dinilai	500V
Arus litar pintas terhad yang diberi nilai	1000a
Pemanasan semasa yang dipersetujui ith	4a
Kehidupan mekanikal	10000 (kali)
Kehidupan elektrik	4000 (kali)
Tork pendawaian	0.8n · m
Keupayaan pendawaian	1.0mm²
Bilangan kenalan	1 biasanya dibuka, 1 biasanya ditutup

Julat suhu operasi	-30 ℃ ~+70 ℃


Keadaan alam sekitar	Tidak ada bahan berbahaya yang meletup, dan tidak berbahaya gas atau habuk konduktif yang boleh menghancurkan atau merosakkan penebat
Kedudukan perhimpunan	Ke sebelah kiri pemutus litar

Syarat pemasangan	DIN 35mm Standard Rail Mounting
