Pemutus litar miniatur automatik

Pemutus litar kecil yang dibekalkan secara automatik yang dibekalkan oleh China yang berpangkalan di China Pengilang Zhejiang Soutya New Energy LLC.it mempunyai litar mini pemutus sebagai suis utama, dilengkapi dengan pintar ultra kecil Pengendali elektrik dengan mikropemproses. Ia mempunyai fungsi untuk overvoltage, Undervoltage, kehilangan voltan, dan tindakan kelewatan masa, dengan automatik Sambungan semula selepas pemulihan voltan. Ia mematuhi teknikal Spesifikasi untuk pemutus litar yang disambungkan secara fotovoltaik: GB/T 10963.1, IEC/EN 60898-1, dan Q/GDW 1972.

Ciri

Perlindungan litar pintas
Lebih/bawah/kehilangan perlindungan voltan
selepas pemulihan voltan
Kapasiti pemecahan 10ka
Waktu Penutupan Automatik: 7S-10S

Parameter teknikal

Persekitaran operasi

Ketinggian: ≤2000m;
Kategori pemasangan: ⅱ、ⅲ;
Kaedah pemasangan: pelekap kereta api menegak tertanam
Ijazah Pencemaran: 2.

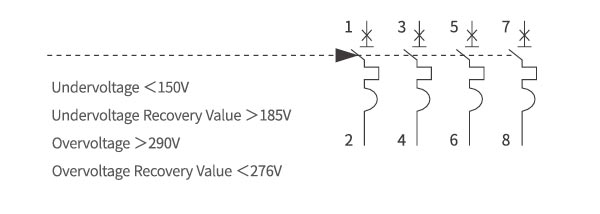

Gambar rajah pendawaian

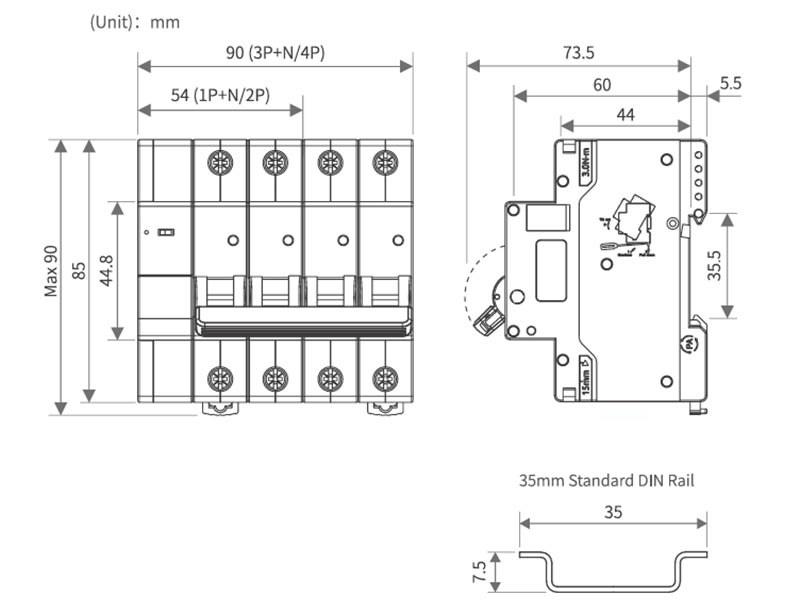

Dimensi penampilan dan pemasangan

Senario aplikasi

1. Rooftop & C & I String PV Systems

400 V/230 V, fasa tunggal atau tiga fasa bumbung kediaman dan komersial tatasusunan; dipasang di dalam kotak simpang AC yang duduk di antara rentetan penyongsang dan meter utiliti untuk memberikan beban, litar pintas dan automatik penutup semula selepas pemulihan voltan grid.

2. Grid-tie inverter output AC

Kilang yang dipasang oleh OEM penyongsang sebagai pelindung AC standard pada 5-15 kW fasa tunggal atau 10-30 kW tiga fasa; 10 ka meliputi kapasiti Arus kesalahan prospektif yang tinggi dilihat di papan pengedaran.

3. Lembaga Metering-Energy diedarkan

Digunakan sebagai peranti pengasingan utama/MCB di dalam "kotak meter PV" yang diperlukan oleh Piawaian utiliti kuasa grid / China Southern; Perjalanan di bawah voltan <150 v dan perjalanan over-voltage> 290 v menjamin pemotongan automatik Apabila grid hanyut di luar tingkap anti-Island.

4. Kereta-Port & Agrivoltaic String

Tiang gabungan luar di mana tetapan semula manual menyusahkan; 20 000 kitaran Kehidupan mekanikal dan -25 ° C ...+60 ° C Penarafan membolehkan penyelenggaraan bebas, bermusim operasi.

5. Sistem Penyimpanan Berasaskan Bateri Kecil

Li-ion yang digabungkan atau lifepo₄ retrofits; Pemutus dibuka pada Inverter Bateri lebih banyak semasa dan mengulangi apabila BMS menandakan voltan normal, menghapuskan panggilan keluar pelanggan.

6. Kiosk Lighting & EV-Charging Kiosk

Memberi makan cawangan pencahayaan 32 a/40 atau pengecas tahap-2 dari PV yang sama litar; Kompak 1p+n atau 3p+n 54 mm/90 mm jejak menjimatkan kandang berharga ruang.

7. Pengagihan Shelter Farm & Telecom

Menyediakan perlindungan undervoltage untuk pam atau telekom yang didorong oleh motor penerus yang mesti ditutup apabila grid lemah luar bandar runtuh, maka secara automatik dimulakan semula apabila garis pulih> 185 V.

8. Unit Skid & Sewa Mudah Alih PV

Penjana sewa cepat untuk perayaan atau tapak pembinaan; Plug-and-play Reclosure mengelakkan campur tangan manual setiap kali grid atau Genset Hiccups.
