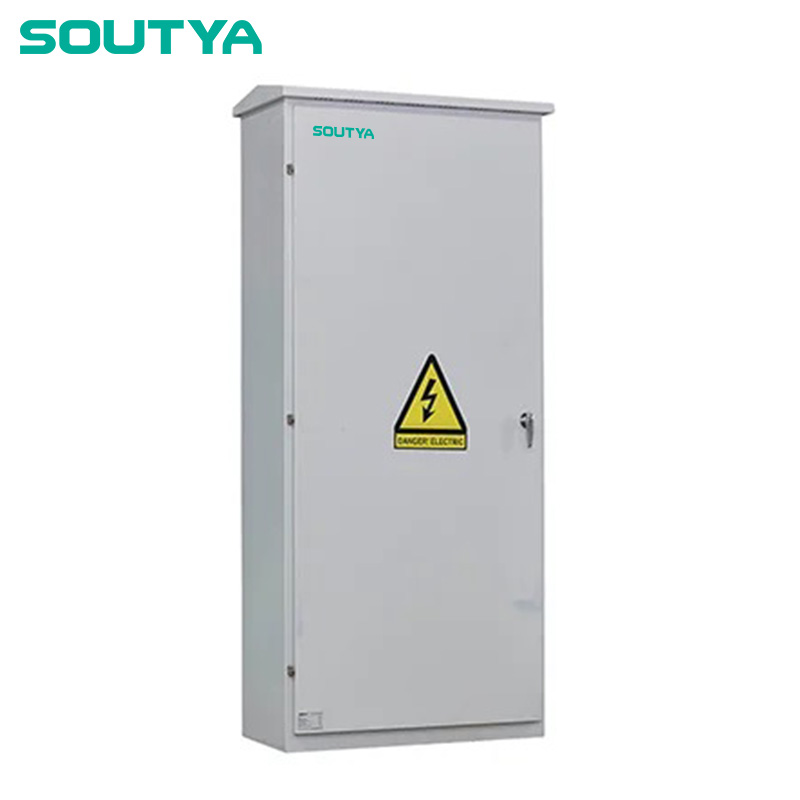

Kotak Combiner 800V AC 6 dalam 1 keluar

Kotak Combiner 800V AC 6 dalam 1 keluar, dibekalkan oleh pengeluar China Zhejiang Soutya New Energy LLC, adalah 800 V fasa inverter-Combiner Unit yang dibina, kandang keluli tahan UV dan pengedap IP65 untuk tahan lama prestasi luar. Kandang menempatkan enam litar kes acak 4-tiang AC Pemutus (160-250a) yang menyampaikan litar semasa dan litar pintas individu Perlindungan kepada setiap input penyongsang, manakala AC 4-tiang AC MCCB (1000-1600A ) menyediakan perlindungan pengasingan dan beban yang jelas untuk gabungan output. L1, L2, L3, L3, N dan PE Copper Busbars Pastikan boleh dipercayai Kapasiti Pembawa Semasa dan Ikatan Equipotential, dan Type2 Built-In 4 4 Pole 800V AC SPD pengawal terhadap lonjakan yang disebabkan oleh kilat. Direkayasa untuk UP hingga enam inverter rentetan solar (6*100-160 kW), ia menyediakan ac penting Menggabungkan, melonjak imuniti dan keselamatan penyelenggaraan.

Senario aplikasi

1. Blok Gunung Tanah Skala Utiliti (600-960 kW)

Enam 160-250 input pemutus litar kes yang dibentuk menerima sehingga enam 160 kW penyongsang rentetan; Output MCCB 1600 memberi makan voltan sederhana 800 V Transformer, mengurangkan kabel berjalan dan trenching di taman solar yang besar.

2. Pencawang Skid Inverter Tengah

Dipasang di rak penyongsang, kotak kombiner 800v AC 6 dalam 1 bertindak sebagai "hab ac tempatan" - selari enam output inverter 800 v sebelum satu penyedap besar ke MV switchgear, memudahkan pendawaian skid dan akses penyelenggaraan.

3. Bumbung Komersial Besar> 600 kW

Perumahan keluli IP65 dan penarafan kesan IK10 membolehkan penempatan bumbung di mana Ruang adalah terhad; Komponen yang dinilai 800 V menaikkan voltan rentetan, memotong Kos pemasangan kabel DC manakala 1600 busbar membawa arus gabungan ke Membina MSB.

4. Rumah Hijau Pertanian & Kelompok Barn

Type-2 800 V SPD melindungi peminat pengudaraan, pam pengairan dan memerah susu Peralatan dari lonjakan kilat biasa di medan terbuka, sementara individu MCCB input membiarkan petani mengasingkan satu penyongsang tanpa menutup keseluruhan kluster.

5. Tapak Perindustrian 6-Pod yang diedarkan

Setiap 160-250 MCCB berfungsi sebagai putus tempatan untuk bangunan yang berasingan sayap atau pod port; 1000-1600 biasa output MCCB memudahkan pemeteran dan sambungan grid, sementara SPD menjaga seluruh tapak terhadap sementara over-voltages.
